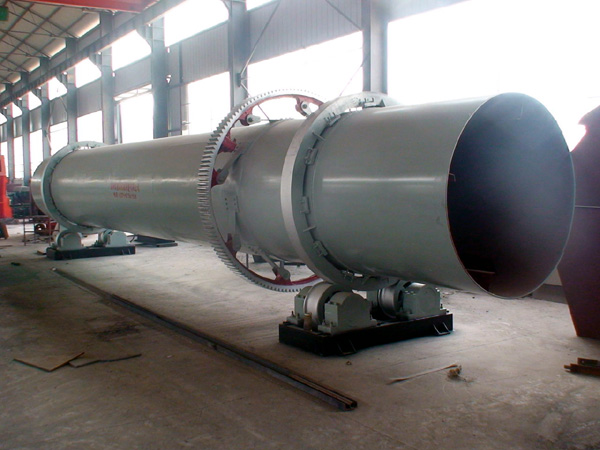

回转转筒烘干机
回转转筒烘干机由1、筒体；2、前辊圈；3、后辊圈；4、齿轮；5、挡辊（小型烘干机不适用）；6、拖辊；7、小齿轮；8、出料部分；9；扬板；10、减速机；11、电机；12、热风道，13、进料溜槽；14、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等
2、回转式转筒烘干机工作原理：
在物料干燥的过程中：湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。转筒烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经回转转筒烘干机以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。
|
型号 |
转筒直径(mm) |
转筒长度(m) |
倾斜度 (º ) |
转速(r/min) |
重量 (t) |
功率 (kw) |
容积 (m3) |
|
Ф0.6×8 |
Ф600 |
8 |
3-5 |
8 |
5.1 |
4 |
2.26 |
|
Ф0.8×10 |
Ф800 |
10 |
3-5 |
7.2 |
6.9 |
4 |
5.02 |
|
Ф1.0×10 |
Ф1000 |
10 |
3-5 |
6.73 |
7.5 |
5.5 |
7.85 |
|
Ф1.2×12 |
Ф1200 |
12 |
3-5 |
5.8 |
13.1 |
11 |
13.31 |
|
Ф1.5×12 |
Ф1500 |
12 |
3-5 |
4.8 |
22.3 |
15 |
21.2 |
|
Ф1.8×14 |
Ф1800 |
14 |
3-5 |
3.2 |
45.8 |
30 |
48.22 |
|
Ф2.2×1.8 |
Ф2200 |
18 |
3-5 |
3 |
50.3 |
37 |
70.43 |
|
Ф2.4×20 |
Ф2400 |
20 |
3-5 |
2.83 |
78.4 |
45 |
90.43 |
|
Ф2.8×24 |
Ф2800 |
24 |
3-5 |
2.59 |
97 |
75 |
147.8 |
|
Ф3.0×20 |
Ф3000 |
20 |
3-5 |
2.6 |
102 |
55 |
141.3 |
|
Ф3.0×25 |
Ф3000 |
25 |
3-5 |
2.6 |
110 |
75 |
176.7 |
