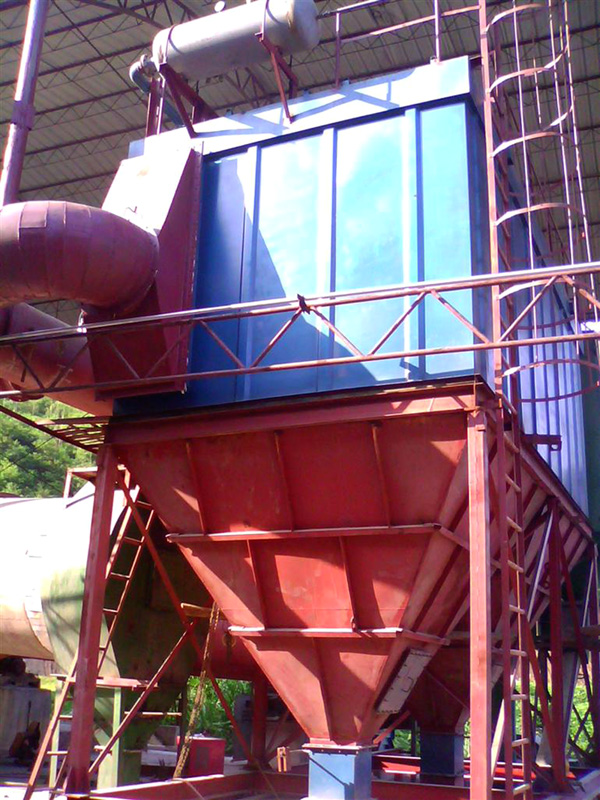

气箱脉冲布袋除尘器，属于布袋除尘器中的一种。气箱脉冲布袋除尘器属于除尘器上的术语 即气箱脉冲除尘器.
气箱脉冲冲袋式除尘器本体分隔成若干个箱区，每箱有32、64、96等条滤袋，在每箱侧边出口管道上有一个气缸带动的提升阀。除尘器在过滤含尘气体一定的时间时，清灰控制器会发出信号，第一个箱室的提升阀就开始关闭切断过滤气流；然后箱室的脉冲阀开启，以大于0.4MPa的压缩空气冲入净气室，清除滤袋上的粉尘；当这个动作完成后，提升阀重新打开，使这个箱室重新进行过滤工作，并逐一按上述程序完成全部清灰动作。
气箱脉冲袋式除尘器是采用分箱室清灰的，清灰时，逐箱隔离，轮流进行。各箱室的脉冲和清灰周期由清灰程序控制器按事先设定的程序自动连续进行，从而保证了压缩空气清灰的效果。整个箱体设计采用了进口和出口总管结构，灰斗可延伸到进口总管下，使进入的含尘烟气直接进入已扩大的灰斗内达到预除尘的效果。所以气箱脉冲袋式除尘器不仅能处理一般浓度的含尘气体，且能处理高浓度含尘气体。
气箱脉冲袋式除尘器是我公司在消化、吸收国外先进技术的基础上，并结合我国国情自主研制开发的新型、高效袋式除尘设备。它集分室反吹和喷吹脉冲袋式除尘器的优点为一体，克服了分室反吹的清灰动能不足，喷吹脉冲的清灰与过滤同时进行会产生粉尘二次吸附现象的缺陷，采用高效离线清灰方式，具有清灰能量大、清灰效果好、系统阻力低、滤袋使用寿命长、除尘效率高等特点，广泛应用于建材、冶金、电力、化工等各种行业的粉尘净化。
本系列布袋除尘器由壳体、灰斗、排灰装置、支架和脉冲清灰系统等部分所组成。当含尘气体从进风口进入收尘器后，首先碰到进风口中间的斜隔板，气流便转向流入灰斗，同时气流速度变慢，由于惯性作用，使气体中粗颗粒粉尘直接落入灰斗，起到预收尘的作用，进入灰斗的气流后折而向上通过内部装有金属岁月架的滤袋，粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部的清洁室，汇集到出风管排出布袋除尘器的进风口设在灰斗上，气流进入灰斗后首先碰上进风管端部的挡板，其作用与上述原理相同。壳体用隔板分成若干个独立的收尘室，按照给定的时间音隔对每个收尘室轮流进行清灰。每个收尘室装有一个提升阀，清灰时提升阀关闭，切断通过该收尘室的过滤气流，随即脉冲阀开启，向滤袋内喷入高压空气，以清除滤袋外表面上的粉尘。各收尘室的脉冲喷吹宽度和清灰周期，由专用的清灰程序控制器自动连续进行。
|
型号参数 |
处理风量m3/h |
过滤风速m/min |
过滤面积m2 |
滤袋数（个） |
阻力Pa |
含尘浓度g/m3 |
保温层面积m2 |
重量kg |
|
32-3 |
6900 |
1.2-2.0 |
93 |
96 |
1470-1770 |
＜1000 |
26.5 |
2880 |
|
32-4 |
8930 |
124 |
128 |
34 |
4080 |
|||
|
32-5 |
11160 |
155 |
160 |
41 |
5280 |
|||
|
32-6 |
13390 |
186 |
192 |
48.5 |
6480 |
|||
|
64-4 |
17800 |
248 |
256 |
70 |
7280 |
|||
|
64-5 |
22300 |
310 |
320 |
94 |
9960 |
|||
|
64-6 |
26700 |
372 |
384 |
118 |
11640 |
|||
|
64-7 |
31200 |
434 |
448 |
142 |
13320 |
|||
|
64-8 |
35700 |
496 |
512 |
166 |
15000 |
