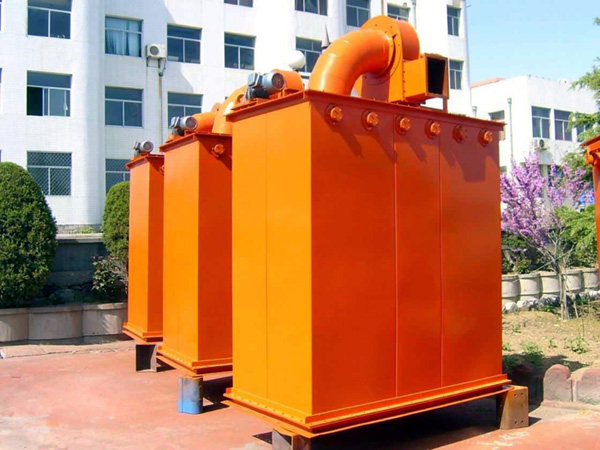

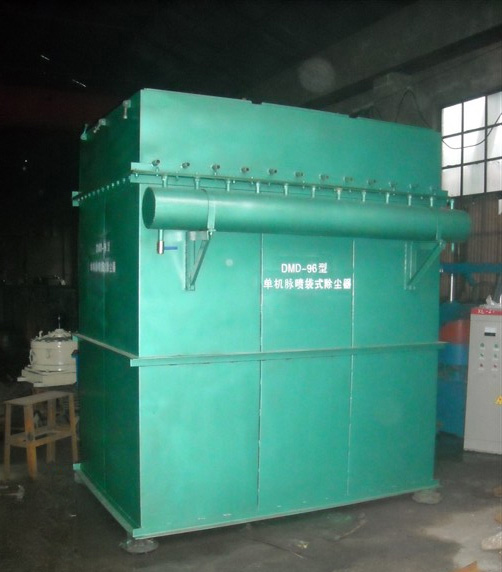

单机袋式除尘器（Un1-Filter）系引进美国富乐（Fuller）公司，具有新世纪技术水平的小型袋式收尘器。这种小型单机袋式收尘器与国内其他单机相比，经济实用、结构简单紧凑、安装容易、维护方便（内滤式），主要用于各种库顶，库底、仓顶及各种输送设备等排放扬尘点的收尘，在多机组合时，又可用小型磨机，破碎机等连续工作线上作为收尘设备。该机组采用涤纶编制布制组合袋（Polyester Wouen），入口温度＜120℃，在入口浓度100g/Nm3出口排放浓度＜100mg/Nm3，如有特殊用途的地方，也可提供不锈钢制成铝制结构，耐腐蚀耐温滤料的单机袋式收尘器。
该系列单机袋式除尘器产品适用于水泥、粮食加工、建材、冶金、化工、电力、医药制造、机械制造、轻工行业的含尘气体的净化与物料的回收。
本单机袋式除尘器采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点，清灰能力强，除尘效率高，排放浓度低，漏风率小，能耗少，钢耗少，占地面积少，运行稳定可靠，经济效益好。
单机袋式除尘器结构：
（1）箱体：包括袋室、预收尘室、净气室、多孔板、滤袋、滤袋骨架、检修门。箱体设计耐压5000Pa。
（2）出风系统：包括风机、风机配用电机。
（3）喷吹系统：主气管、喷吹管、脉冲阀、控制仪。
（4）进气的排灰部分有两种形式：一种为标准带灰斗式，另一种为敞开法兰式。
除尘器本体由机壳、滤袋总成、喷吹清灰装置、排灰装置四个部分组成。壳体部分由上箱体、中箱体、灰斗、进出风
口组成。
滤袋总成由滤袋、滤袋框架组成。
喷吹清灰装置由气包、喷吹管、文氏管、脉冲阀、电磁控制阀、电控仪等组成。
排灰装置由电机、减速机、螺旋输灰机、星形卸料阀组成。
|
名 称 |
型 号 |
|||||||||
|
DMC24 |
DMC36 |
DMC48 |
DMC60 |
DMC72 |
DMC84 |
DMC96 |
DMC108 |
DMC120 |
DMC156 |
|
|
滤袋条数 |
24 |
36 |
48 |
64 |
72 |
84 |
96 |
108 |
120 |
156 |
|
过滤面积/㎡ |
18.9 |
28.5 |
37.9 |
47.5 |
57.1 |
66.5 |
76.1 |
85.5 |
95 |
123.5 |
|
滤袋直径X长度 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
|
设备阻力pa |
1000～1200 |
|||||||||
|
除尘效率% |
99～99.5 |
|||||||||
|
出口粉尘浓度（mg/m3） |
≤50 |
|||||||||
|
过滤风速（m/min） |
＜2 |
|||||||||
|
处理风量（m3·h） |
2270～4540 |
3240～6840 |
4550～9110 |
5700～11400 |
6852～13700 |
7980～15960 |
9130～18260 |
10280～20520 |
11400～22800 |
14820～29640 |
|
脉冲阀个数 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
|
空气压缩消 耗量 （m3/min） |
0.084～0.168 |
0.126～0.525 |
0.168～0.336 |
0.210～0.420 |
0.252～0.504 |
0.294～0.588 |
0.336～0.672 |
0.378～0.756 |
0.420～0.810 |
0.546～1.092 |
|
工作温度℃ |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
|
承受负压（Pa） |
5000 |
|||||||||
巩义市机械厂专业生产布袋除尘器，袋式除尘器，脉冲袋式除尘器，旋风除尘器，脉冲除尘器，滤筒除尘器，单机除尘器，料封泵等除尘设备。联系电话：0371-64324031
我厂负责需方工艺流程设计、现场土建指导、设备安装调试、代培技术人员、操作人员一条龙服务。产品实行三包，整机保修一年，长期供应零配件。
